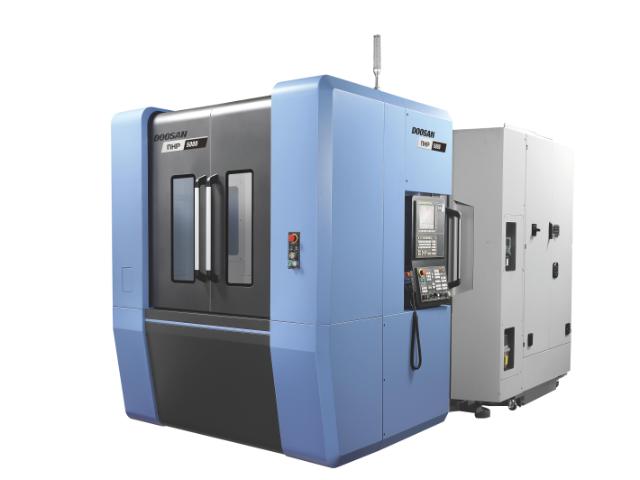

NHP 5000 Series

HIGH PRODUCTIVITY HORIZONTAL MACHINING CENTER

  • Nepārspējama precizitāte un produktivitāte: Termiskā kompensācijas sistēma un minimizēts papildlaiks nodrošina precīzu un efektīvu apstrādi.
  • Uzlabota veiktspēja: Ātrāks brīvgaitas padeves ātrums, kā arī instrumentu maiņa un galda rotācija ātrums uzlabo produktivitāti, īpaši NHP 5500 modelim.
  • Eko-draudzīgs un uzticams: Smērēs eļļošanas sistēma un uzlabota sattnes un elemnetu dzesēšanas sistēma piedāvā ilgtspējīgu darbību ar ilgtermiņa stabilitāti un precizitāti.

Highlights

  • Travels - X Axis Travel distance (mm): 730
  • Travels - Y Axis Travel distance (mm): 730
  • Travels - Z Axis Travel distance (mm): 880

Compatible Control System

    Fanuc

Series description

NHP sērija, tostarp NHP 4000/5000 un NHP 5500 otrās paaudzes modeļi, ir izcili horizontālie apstrādes centri, kas ir pazīstami ar stabilu konstrukciju, termiskās izplešanās kompensācijas sistēmu un samazinātu papildlaiku, nodrošinot izcilu precizitāti un produktivitāti. Šīs iekārtas izmanto eko-draudzīgu smērēs tipa eļļošanas sistēmu visām bumbiņskrūvēm un ir ideāli piemērotas mazu un vidēja izmēra detaļu apstrādei. NHP 5500 otrās paaudzes modelis vēl vairāk uzlabo produktivitāti ar ātrākām padevēm, samazinātu instrumentu maiņas laiku un uzlabotu galda rotācijas ātrumu. Tas ir aprīkots ar vārpstas termiskās izplešanās kontroles dzesēšanas sistēmu un 3-punktu statnes atbalsta struktūru, kas nodrošina augstāko apstrādes precizitāti un stabilitāti nepārtrauktas darbības laikā.

Build Your Custom CNC Machine

Configure your perfect CNC milling machine or lathe by selecting from a range of customizable options. Some standard options have already been added to your machine and are pre-selected for your convenience. Once you've chosen your additional features, add them to the quote basket, and our sales team will get back to you with pricing details. Start building your ideal machine today!

DETAIL1885 https://youtu.be/b01w8ajOFgk https://youtu.be/b01w8ajOFgk

Travels

Travels - X Axis Travel distance (mm) 730
Travels - Y Axis Travel distance (mm) 730
Travels - Z Axis Travel distance (mm) 880
Travels - Z Axis Rapid Traverse (m/min) 60

Feed rates

Feed rate - X Axis Rapid Traverse 60
Feed rate - Y Axis Rapid Traverse 60

Table

Max. Workpiece weight (kg) 500
Pallet Size (mm) 500

Workpiece capacity

Max. Workpiece Diameter (mm) 800
Max. Workpiece Height (mm) 1000
Max. Workpiece weight (kg) 500

Tool storage capacity

Machining center - No. of tool station 40

Main spindle

Main Spindle Max. Speed 15000
Main Spindle Max. Power 37
Main Spindle Max. Torque 303
Tool Taper (ISO)

Turret

Turret - No. of tool station 40

Dimensions

Length (mm) 5450
Height (mm) 2880
Width (mm) 2680
Weight (kg) 11500
  Vārds Lejupielādēt Faila veids
NHP 5000 Series
NHP_4000_5000 .pdf 2920 KB
.pdf

Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju.
