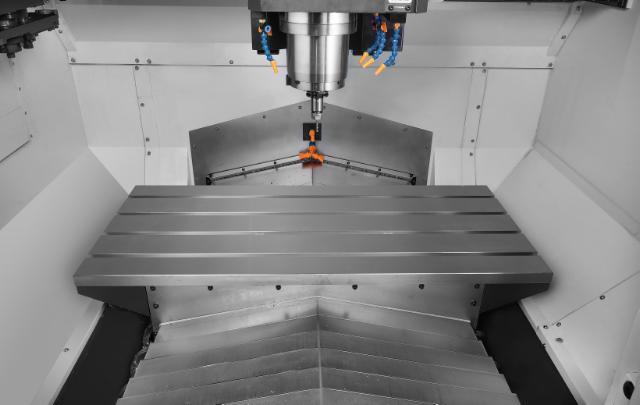

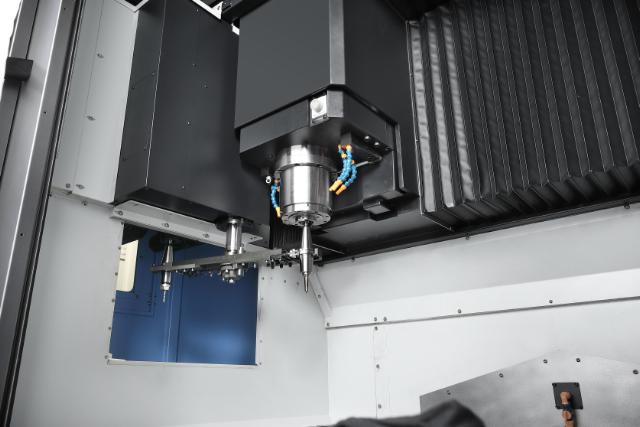

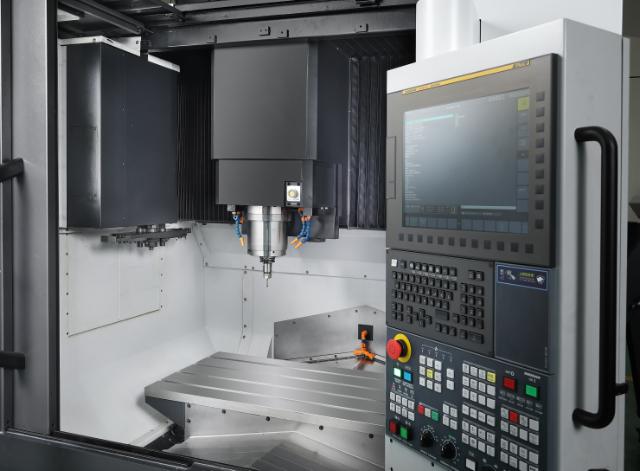

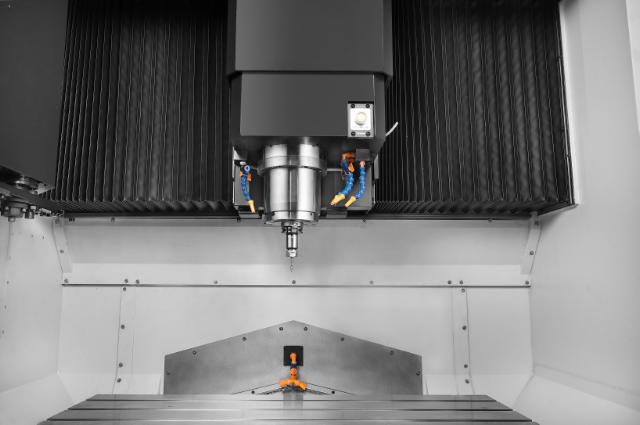

BVM 5700
HIGH SPEED, HIGH PRECISION PREMIUM VERTICAL MACHINING CENTER
- Optimizēta stabilitāte un precizitāte: Tilta rāmja struktūra nodrošina precīzu un stabilu apstrādi.
- Augstas ātruma apstrāde: 15000 apgr./min iebūvētā motora tipa darba vārpsta nodrošina izcilu ātrumu efektīvai darbībai.
- Augsta precizitāte un produktivitāte: Ideāli piemērots klientiem, kuri pieprasa augstāko precizitātes un produktivitātes līmeni.
Highlights
- Travels - X Axis Travel distance (mm): 1050
- Travels - Y Axis Travel distance (mm): 570
- Travels - Z Axis Travel distance (mm): 460
Series description
|

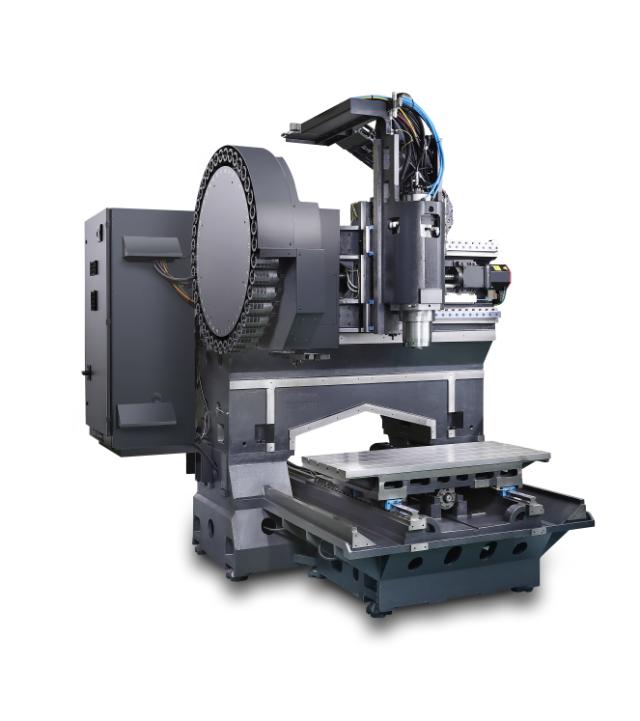

BVM 5700 vertikālais apstrādes centrs ir aprīkots ar tilta rāmja struktūru, kas nodrošina optimizētu stabilitāti un precizitāti. Tā 15000 apgr./min iebūvētā piedziņas motora darba vārpsta nodrošina augstu ātruma apstrādi, padarot to par izcilu izvēli klientiem, kuri meklē augstākā līmeņa precizitāti un produktivitāti. |
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 1050 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 570 |
| Travels - Z Axis Travel distance (mm) | 460 |
| Travels - Z Axis Rapid Traverse (m/min) | 36 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 42 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 42 |
| Feed rate - Z Axis Rapid Traverse | 36 |
Table
| Table Length (mm) | 1300 |
|---|---|
| Table Width (mm) | 570 |
| Max. Workpiece weight (kg) | 1000 |
| Max. Table weight (kg) | 1000 |
Workpiece capacity
| Max. Workpiece Height (mm) | 495 |
|---|---|
| Max. Workpiece weight (kg) | 1000 |
Tool storage capacity
| Machining center - No. of tool station | 30/40 |
|---|
Capacity
| Table to spindle nose | 610 |
|---|
Main spindle
| Main Spindle Max. Speed | 15000 |
|---|---|
| Main Spindle Max. Power | 37 |
| Main Spindle Max. Torque | 214 |
| Tool Taper (ISO) | 40 |
Turret
| Turret - No. of tool station | 30 |
|---|
Dimensions
| Length (mm) | 3080 |
|---|---|
| Height (mm) | 2890 |
| Width (mm) | 2560 |
| Weight (kg) | 7500 |
| Vārds | Lejupielādēt | Faila veids | |
|---|---|---|---|
|
BVM 5700.pdf | 4285 KB |
Series delivery and installation
|
Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju. |
