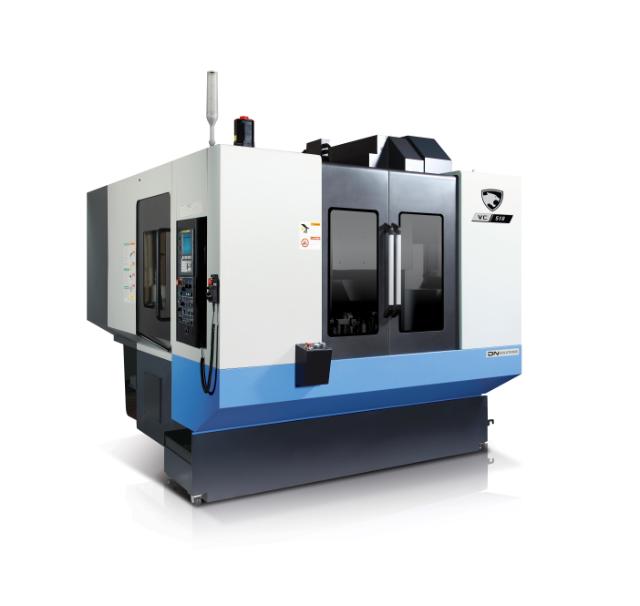

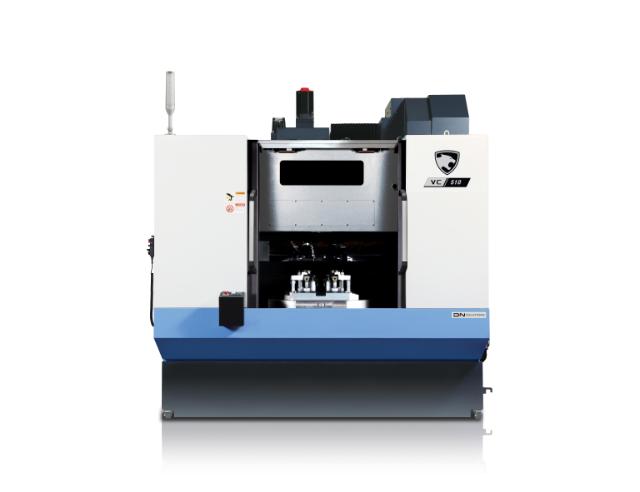

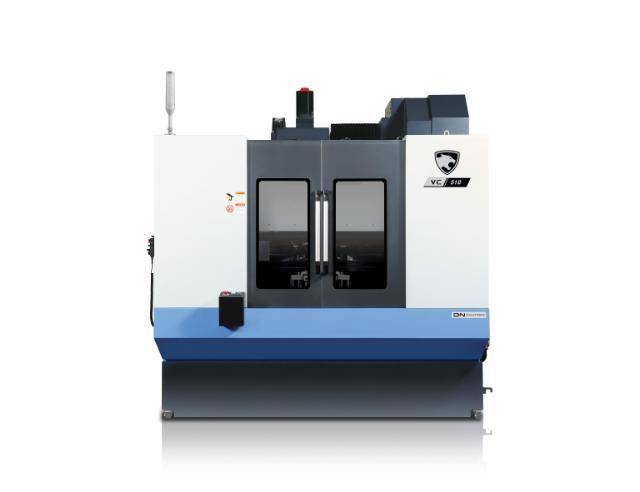

VC 430/510 Series
- Optimizēta precizitāte: VC430/VC510 sērija nodrošina augstu precizitāti ilgstošas darbības laikā, pateicoties kustīgās kolonnas struktūrai un jaudīgajai darba vārpstai.
- Maksimizēta produktivitāte: Ātra detaļu nomaiņa ar rotējošām paletēm un sinhronās darbības funkcijas VC 3600 sērijā ievērojami palielina efektivitāti.
- Uzlabota izturība: Abas sērijas ir aprīkotas ar izturīgu statni un uzlabotiem servo vadības blokiem, kas nodrošina uzlabotu uzticamību un vienmērīgu veiktspēju prasīgām apstrādes vajadzībām.
Highlights
- Travels - X Axis Travel distance (mm): 762
- Travels - Y Axis Travel distance (mm): 516
- Travels - Z Axis Travel distance (mm): 570
Compatible Control System
Series description

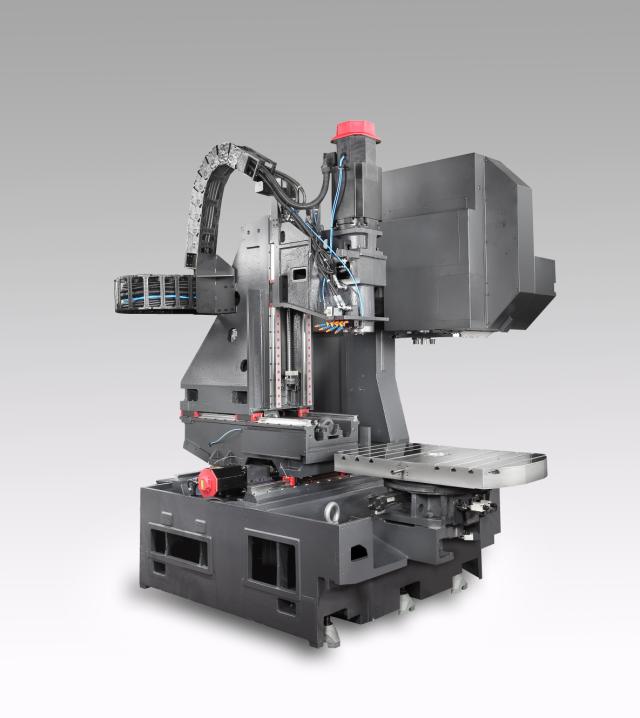

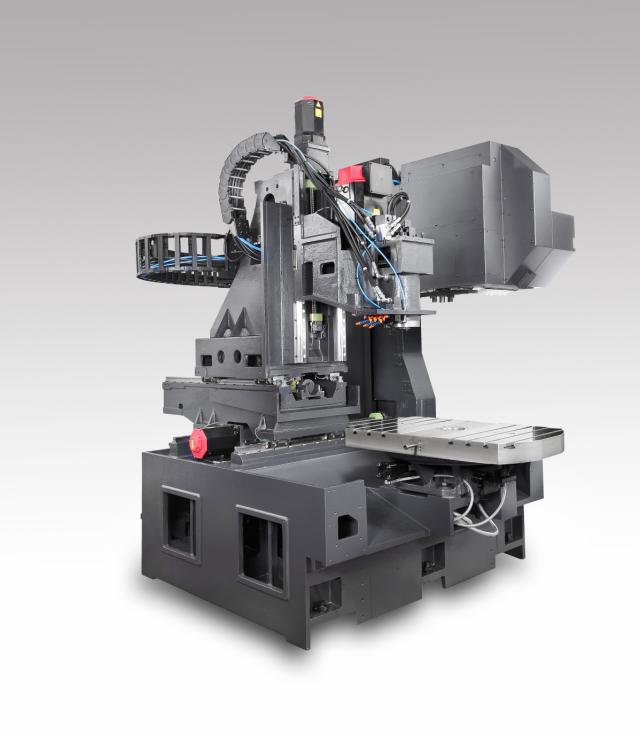

VC430/VC510 sērijas dvīņu galda vertikālie apstrādes centri ir izstrādāti augstas precizitātes operācijām lielākām sērijām. Pateicoties kustīgās kolonnas struktūrai, šīs iekārtas maksimāli palielina produktivitāti, nodrošinot ātru detaļu nomaiņu ar rotējošām paletēm un jaudīgu vārpstu. VC 3600 sērija ir kompakts, augstas produktivitātes vertikālais apstrādes centrs, kas īpaši pielāgots automobiļu un IT nozarēm. Tā sinhronās darbības funkcija ļauj vienlaicīgi rotēt galdam un pozicionēt asis instrumentu maiņas laikā. Uzlabota izturība un uzticamība tiek panākta, pateicoties stinrai statnei un uzlabotam servo vadības blokam, kas padara šīs iekārtas piemērotas prasīgām ražošanas vidēm. |
Build Your Custom CNC Machine
Configure your perfect CNC milling machine or lathe by selecting from a range of customizable options. Some standard options have already been added to your machine and are pre-selected for your convenience. Once you've chosen your additional features, add them to the quote basket, and our sales team will get back to you with pricing details. Start building your ideal machine today!
Specifications
Travels
Travels - X Axis Travel distance (mm) | 762 |
---|---|
Travels - Y Axis Travel distance (mm) | 516 |
Travels - Z Axis Travel distance (mm) | 570 |
Travels - Z Axis Rapid Traverse (m/min) | 32 |
Feed rates
Feed rate - X Axis Rapid Traverse | 40 |
---|---|
Feed rate - Y Axis Rapid Traverse | 40 |
Table
Table Length (mm) | 860 |
---|---|
Table Width (mm) | 570 |
Max. Workpiece weight (kg) | 350 |
Pallet Size (mm) | 2x 860x570 |
Max. Table weight (kg) | 350 |
Workpiece capacity
Max. Workpiece Height (mm) | 520 |
---|---|
Max. Workpiece weight (kg) | 350 |
Tool storage capacity
Machining center - No. of tool station | 30 |
---|
Main spindle
Main Spindle Max. Speed | 10000 |
---|---|
Main Spindle Max. Power | 18.5 |
Main Spindle Max. Torque | 117.7 |
Tool Taper (ISO) | BT40 |
Turret
Turret - No. of tool station | 30 |
---|
Dimensions
Length (mm) | 3260 |
---|---|
Height (mm) | 3130 |
Width (mm) | 2580 |
Weight (kg) | 9200 |
Vārds | Lejupielādēt | Faila veids | |
---|---|---|---|
|
VC_430_510.pdf | 3478 KB |
Series delivery and installation
Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju. |
