CNC virpošanas centrs nav vienkārši vēl viena ražošanas iekārta.
Tā ir stratēģiska izvēle, kas ietekmē visu procesu no sagataves ievietošanas iekārtā līdz precīzam, atkārtojamam gala rezultātam. Pareizi izvēlēts virpošanas centrs nozīmē ne tikai tehnisko prasību izpildi, bet arī spēju ilgtermiņā strādāt uzticami, efektīvi un ar konsekventu kvalitāti.
Šis ceļvedis domāts ražošanas vadītājiem, inženieriem un uzņēmumu īpašniekiem, kuri meklē skaidrību: Kurš CNC virpošanas centra veids vislabāk atbilst viņu konkrētajām vajadzībām? Horizontālā, vertikālā, Šveices tipa vai daudzfunkcionālā virpa, tai katrai ir savas priekšrocības. Taču tikai tad, ja tās tiek izvēlētas ar izpratni par detaļu tipu, apstrādes loģiku un uzņēmuma attīstības virzienu.
Bez lieka žargona. Ar cieņu pret cilvēkiem, kas zina, kā rodas produkts. Un ar praktiskiem ieteikumiem, kurus iespējams ieviest jau rīt.
Kādas ir CNC virpošanas centru galvenās atšķirības?
Lai izvēlētos piemērotu virpošanas centru, vispirms jāsaprot, ka ne visas virpas kalpo vienam mērķim. Atšķirības nav tikai vārpstas novietojumā. Tās nosaka, cik sarežģītas detaļas varēsi izgatavot, cik ātri tas notiks un cik daudz manuāla darba būs nepieciešams.
Horizontālās virpas ir drošs un universāls pamata risinājums.

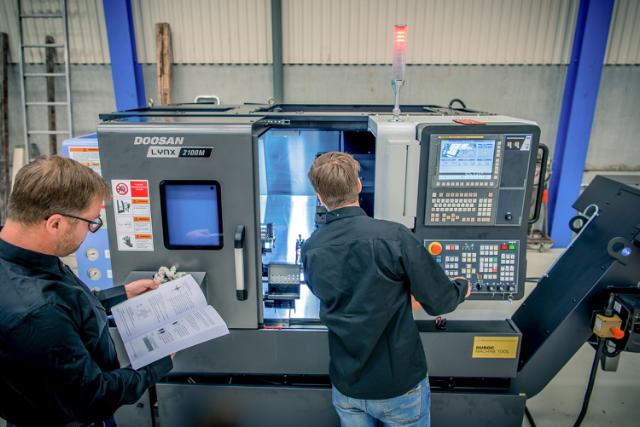

Horizontālais virpošanas centrs ir visbiežāk sastopamais CNC virpas tips, ko izmanto gan nelielās darbnīcās, gan lielās rūpnīcās.
Šajā iekārtā sagatave tiek nostiprināta horizontālā vārpstā un tā griežas ap savu asi, kamēr instrumenti tao apstrādā no sāniem.
Šāda konfigurācija padara horizontālās virpas par daudzpusīgu un stabilu risinājumu, kas ir piemērots gan vienkāršu cilindrisku elementu ražošanai, gan sarežģītākām detaļām ar vītnēm, urbumiem vai vairākām apstrādes virsmām. Tipisks piemērs ir hidraulisko sistēmu savienojumu izgatavošana, kur vienā ciklā jāveido gan precīzs ārējais profils, gan iekšējā vītne.
Horizontālās virpas galvenās priekšrocības:
Ērta sagataves nostiprināšana.
Sagataves nostiprināšana patronā vai starp centriem ir ātra un vienkārša, īpaši sērijveida ražošanā. Tas samazina dīkstāvi un paātrina ražošanas ciklu.
Stabila apstrādes vide.
Skaidas brīvi krīt ārpus apstrādes zonas, kas uzlabo redzamību, samazina karstuma uzkrāšanos un pagarina instrumentu kalpošanas laiku.
Vienkārša uzraudzība un apmācība.
Šāda tipa iekārtas ir viegli konfigurējamas, un to darbība ir labi saprotama gan operatoriem, gan programmētājiem.
Gatava automatizācijai.
Horizontālās virpas viegli pielāgojamas robotizētai sagatavju ievietošanai un izņemšanai. Tās iespējams aprīkot ar automātiskām durvīm, padeves sistēmām un konveijeriem, kas ļauj iekārtai darboties nepārtraukti, arī bez operatora klātbūtnes.
Vertikālās virpas ir izcils risinājums smagām un lielām detaļām.
Vertikālais virpošanas centrs atšķiras no klasiskās horizontālās virpas gan pēc konstrukcijas, gan lietojuma specifikas.
Šeit sagatave tiek nostiprināta vertikāli, līdzīgi kā šķīvis, kas novietots uz rotējoša galda. Detaļa griežas ap savu asi, bet apstrādes instrumenti tai piekļūst no augšas vai sāniem.
Šāds izkārtojums īpaši labi piemērots smagām, lielu diametru detaļām. Gravitācija šeit kļūst par sabiedroto, jo tā palīdz sagatavju nostiprināšanā, samazinot risku, ka tās varētu izkustēties apstrādes laikā. Turklāt detaļa balstās stabilāk, līdz ar to būtiski samazinās vibrācija, kas ir īpaši svarīgi, kad nepieciešama augsta precizitāte.
Vēl viena būtiska priekšrocība ir instrumentu piekļuve sarežģītām virsmām. Darbs no augšas ļauj vieglāk izveidot slīpas trajektorijas vai grūtāk izstrādājamas formas, kuras horizontālajās virpās prasītu papildu uzstādījumus.
Šāda tipa iekārtas visbiežāk sastopamas nozarēs, kur jāpārstrādā lielas metāla sagataves ar augstām izturības un precizitātes prasībām, piemēram, enerģētikas iekārtu komponenti, turbīnas, celtniecības vai lauksaimniecības tehnikas detaļas.
Vertikālā virpa nav paredzēta ātrai detaļu apstrādei nelielos apjomos. Tomēr situācijās, kad detaļas ir smagas, apjomīgas un to nostiprināšana citos centros kļūst par izaicinājumu, vertikālā virpa ir vienīgais racionālais risinājums.
Šveices tipa virpas ir risinājums mazām, sarežģītām un augstas precizitātes detaļām.
Šveices tipa virpas (zināmas arī kā garenvirpošanas centri) ir specializētas CNC iekārtas, kas paredzētas sīku, tehniski sarežģītu detaļu ražošanai lielos apjomos.
Tās atšķiras ar spēju nodrošināt ārkārtīgi augstu precizitāti un atkārtojamību, pat ja jāražo desmitiem tūkstošu identisku detaļu ar mikronos mērāmu precizitāti.
Šveices tipa virpu būtiskākā atšķirība slēpjas konstrukcijā: sagatave tiek atbalstīta ļoti tuvu griezējinstrumentam. Tas minimizē deformācijas un vibrāciju, kas citādi varētu ietekmēt rezultāta kvalitāti ilgstošas darbības laikā. Tādējādi iespējams saglabāt nemainīgu precizitāti pat vairākās maiņās pēc kārtas.
Šādas virpas parasti izvēlas uzņēmumi, kuriem jāapstrādā mazas, sarežģītas detaļas ar īpaši augstām kvalitātes prasībām. Tipiski piemēri ir medicīnas ierīču komponenti, pulksteņu mehānismi, elektroinstrumentu elementi un citi precīzijas inženierijas produkti, kur pat niecīga novirze, piemēram, 0.002 mm, var būt nepieļaujama.
Šveices tipa virpas nav universālas. Tās nav domātas lielu vai smagu detaļu apstrādei, taču specifiskās jomās tās sniedz nenovērtējamu priekšrocību, kas ir spēja precīzi un atkārtojami izgatavot ļoti sarežģītas detaļas ar minimālu cilvēka iesaisti.
Kā izvēlēties piemērotu virpu savai ražotnei?
CNC virpa ir precīzs instruments, kas tiek pielāgots konkrēta veida detaļu ražošanai.
Vienam uzņēmumam svarīga ir nepārtraukta apjoma ražošana. Citam būtiska ir sarežģītas formas detaļu apstrāde ar precīziem izmēriem un šaurām pielaidēm, piemēram, ±0,005 mm. Tāpēc pareizā virpa katram uzņēmumam būs cita.
Lai pieņemtu pamatotu lēmumu, jāatbild uz dažiem vienkāršiem, bet praktiski ļoti nozīmīgiem jautājumiem:
- Kāds ir ražojamās detaļas garums, diametrs un materiāls?
- Cik daudz instrumentu būs nepieciešami vienas apstrādes laikā?
- Vai nepieciešams frēzēt vai urbt tajā pašā uzstādījumā?
- Cik bieži jāmaina detaļas un vai šo procesu var automatizēt?
- Vai notiek nepārtraukta viena veida detaļu ražošana, mainīgi pasūtījumi vai plašs detaļu klāsts?
Šie jautājumi nav tikai formalitāte. Tie tieši ietekmē, vai izvēlētā virpa kļūs par vērtīgu resursu vai par apgrūtinājumu. Ja izvēlēsies pārāk vienkāršu iekārtu sarežģītu detaļu izgatavošanai, ražošanas laiks palielināsies un būs grūtāk nodrošināt precizitāti. Savukārt pārāk sarežģīta virpa vienkāršu uzdevumu veikšanai var palielināt gala produkta izmaksas un sarežģīt ražošanas ikdienu.
Svarīgākais nav izvēlēties modernāko vai daudzfunkcionālāko virpu. Svarīgākais ir saprast savas ražošanas vajadzības un atrast iekārtu, kas padarīs darbu vienkāršāku, paredzamāku un efektīvāku.
Tehniskie parametri, kas patiešām ietekmē rezultātu.
Kad izvēlēts piemērots virpas tips, nākamais solis ir pievērsties tehniskajiem parametriem, kas ietekmē rezultāta kvalitāti un ražošanas efektivitāti. Šeit runa nav tikai par to, cik ass ir instruments vai cik ātri griežas vārpsta. Šeit izšķiroša ir izpratne par detaļām, kas ilgtermiņā nosaka precizitāti, izmaksas un pielāgošanās iespējas ražošanas apstākļiem.
1. Vārpstas konstrukcija un jauda
Vārpstas jauda un uzbūve nosaka, ar kādiem materiāliem vari strādāt un cik ātri to vari darīt. Ja apstrādā alumīniju vai misiņu, svarīga būs augsta vārpstas rotācijas frekvence, kas ļauj iegūt gludu virsmu un ātru apstrādes ciklu bez liekas berzes. Savukārt, ja ražo tērauda vai titāna detaļas, nepieciešama vārpsta ar augstu griezes momentu, lai novērstu iestrēgšanu, vibrācijas un precizitātes zudumu ilgstošā darbā.
Reālajā ikdienā tas ir viegli pamanāms. Nepietiekama jauda nozīmē lēnāku apstrādi, samazinātu kvalitāti un iespējamu instrumentu vai pat pašas iekārtas bojājumu. Turpretim pārāk jaudīga vārpsta vienkāršiem uzdevumiem rada liekus izdevumus un sarežģītākus iestatījumus. Svarīgākais ir balanss starp vajadzībām un tehnisko specifikāciju.
2. Instrumentu maiņa — cik elastīga ir virpa?
Viena detaļa reti tiek izgatavota ar vienu instrumentu. Bieži nepieciešama virsmas nolīdzināšana, urbšana, vītnes izveide vai pat slīpēšana. Tāpēc virpai jāspēj ātri un efektīvi pārslēgties starp dažādiem instrumentiem, kas tiek nodrošināts ar revolvergalvu.
Revolvergalva tur vairākus instrumentus vienlaikus un ļauj tos pārslēgt automātiski, neapturot apstrādes procesu. Jo vairāk pozīciju tā piedāvā, jo lielāku apstrādes daudzveidību iespējams nodrošināt bez operatora iejaukšanās. Īss pārslēgšanās laiks nozīmē īsāku ciklu vienai detaļai, kas ir kritiski svarīgi ražošanā ar lielu izlaidi.
3. Vadības sistēmas
Vadības sistēma ir virpas intelekts. Tā nosaka ne tikai to, cik precīzi tiek vadīts instruments, bet arī to, cik ātri iespējams ieviest jaunus uzdevumus, pārbaudīt programmas un sekot līdzi darbam.
Izvēloties vadības sistēmu, piemēram, Fanuc, Siemens vai Heidenhain, pievērs uzmanību šādiem aspektiem:
Saderība ar CAM programmatūru. Vai sistēma spēj vienkārši pieņemt datus no Tevis izmantotajiem CAM rīkiem? Tas ļauj ātrāk sagatavot programmas un izvairīties no manuālām kļūdām.
Procesa simulācija. Dažas sistēmas, piemēram, Siemens, piedāvā iebūvētu simulāciju, kas ļauj digitāli pārbaudīt apstrādes ciklu pirms tas tiek izpildīts uz reālas detaļas. Tas palīdz novērst riskus, īpaši sarežģītas ģeometrijas gadījumā.
Attālināta piekļuve un serviss. Mūsdienīgas sistēmas nodrošina iespēju pieslēgties attālināti gan diagnostikai, gan datu ielādei. Tas ir īpaši noderīgi, ja ražošana notiek vairākās maiņās vai nepieciešama ātra tehniskā palīdzība bez klātienes vizītes
No vienas ass virpas līdz pat 5 asīm.
CNC virpošanas centri var būt aprīkoti ar vienu, divām vai vairākām asīm, un tieši šis parametrs lielā mērā nosaka, cik sarežģītas detaļas iespējams izgatavot vienā tehnoloģiskajā ciklā.
Trīs un četru asu virpošanas centri jau spēj kombinēt dažādas darbības vienā uzstādījumā. Tie ļauj papildināt klasisko virpošanu ar frēzēšanu, urbšanu no dažādiem virzieniem un ģeometriski sarežģītu formu izveidi. Piemēram, ja detaļā nepieciešams izveidot šķērsurbumus, atslēgas profilu vai leņķveida virsmas, vairāku asu sistēma ļauj to izdarīt bez detaļas noņemšanas vai pārvietošanas uz citu iekārtu. Tas ne tikai paātrina ražošanu, bet arī nodrošina augstāku precizitāti.
Piecu asu virpošanas centri nodrošina pilnīgi jaunu elastības un sarežģītības līmeni. Šādās iekārtās instrumentu un detaļu iespējams virzīt ne tikai klasiskajās X un Z asīs, bet arī papildus virzienos, kas ļauj veikt griezumus slīpi, no sāniem vai pat pa izliekumu. Detaļa var tikt pagriezta vai instrumentu var noliekt attiecīgajā leņķī, lai piekļūtu virsmām, kas citkārt būtu jāapstrādā uz pavisam citas iekārtas.
Piecas asis kļūst par izšķirošu priekšrocību, ja nepieciešams apstrādāt detaļas ar sarežģītu telpisku formu, kā arī tad, ja svarīga ir pilnīga atkārtojamība bez pārfiksēšanas riska. Tieši tādēļ šīs iekārtas bieži tiek izmantotas medicīnas, aviācijas un augstas precizitātes mehānikas jomās.
Kad ir laiks sākt domāt par papildaprīkojumu procesu automatizācijai?
CNC virpas var aprīkot ar dažādu automatizācijas līmeni, sākot ar vienkāršu sagatavju padevi un beidzot ar pilnībā autonomu ražošanas šūnu, kur cilvēka līdzdalība ir minimāla. Taču tas nenozīmē, ka automatizācija ir obligāts solis ikvienai ražotnei vai ka tā vienmēr atmaksājas uzreiz.
Ko nozīmē automatizācija virpošanas kontekstā.
Šajā gadījumā runa ir par tehnoloģijām, kas atvieglo operatora darbu vai to aizvieto pilnībā. Visbiežāk tas ietver šādas iespējas:
Automātiska sagatavju ievietošana un izņemšana ar robotiem vai padeves mehānismiem.
Detaļu izmēru kontrole uzreiz pēc apstrādes, izmantojot mērinstrumentus, kas uzstādīti pašā iekārtā.
Instrumentu uzraudzība un nomaiņa bez operatora iesaistes, kad sistēma pati konstatē instrumenta nodilumu un pārslēdzas uz rezerves rīku.
Bezuzraudzības režīmi, kas ļauj virpai strādāt arī tad, kad telpā nav neviena darbinieka, piemēram, naktīs vai brīvdienās.
Kad automatizācija sniedz maksimālu vērtību.
Lielākais ieguvums no automatizācijas ir tad, ja ražošana ir stabila, strukturēta un atkārtojama. Piemēram, ja tiek izgatavotas identiskas detaļas vairākās partijās, bez būtiskām ģeometriskām atšķirībām, automatizācija palīdz saīsināt cikla laiku, samazina nepieciešamību pēc operatora un nodrošina vienmērīgu kvalitāti. Jo vairāk darbību notiek bez pārtraukuma un manuālas iejaukšanās, jo augstāka atdeve.
Svarīgi ir arī tas, cik intensīvi iekārta tiek izmantota. Ja ražošana notiek vairākās maiņās vai ir vēlme strādāt naktīs bez papildu darbaspēka, tad automatizācija kļūst par stratēģisku priekšrocību. Tā palīdz izmantot katru minūti, nevis tikai darbinieku darba stundas
Duroc Machine Tool pieeja.
Duroc Machine Tool piedāvātās CNC virpas no SMEC sērijām jau rūpnīcā tiek pielāgotas dažādu automatizācijas risinājumu ieviešanai.
Ieviešana, apmācības un atbalsts pēc iekārtas iegādes?
Iekārtas iegāde ir tikai sākums. Lai CNC virpa patiešām sāktu pelnīt, tai jāiekļaujas esošajā ražošanas procesā bez aizķeršanās. Tāpēc jau laikus jādomā par trim būtiskiem posmiem: ieviešanu, apmācībām un tehnisko atbalstu.
Ieviešanas process
Duroc MAchine Tool inženieri izstrādā detalizētu ieviešanas plānu, kas ietver visu nepieciešamo, sākot ar telpas sagatavošanu, elektroapgādes pielāgošanu un komunikāciju pieslēgumiem, līdz pirmajiem testa cikliem un kvalitātes pārbaudei. Mērķis ir maksimāli samazināt laiku no piegādes līdz brīdim, kad virpa sāk reāli strādāt.
Apmācības
Iekārtas efektivitāti nosaka ne tikai tās parametri, bet arī tas, cik labi ar to spēj strādāt cilvēki. Tieši tādēļ Duroc Machine Tool Akadēmija piedāvā apmācību programmas dažādiem pieredzes līmeņiem. Apmācības pielāgotas gan iesācējiem, gan pieredzējušiem operatoriem, kas pāriet uz jaunu vadības sistēmu, piemēram, Fanuc vai Siemens.
Mērķis nav vienkārši apgūt vadības paneli, bet izprast iekārtas darbības loģiku, izmantot tās funkcionalitāti pilnā apjomā, optimizēt soļus un panākt vienmērīgu kvalitāti arī sarežģītās situācijās.
Tehniskais atbalsts Latvijā
Pēc iekārtas iegādes Duroc nodrošina pilnvērtīgu tehnisko atbalstu tepat Latvijā. Tas nozīmē ātru reakciju, tiešu komunikāciju bez starpniekiem un iespēju saņemt palīdzību gan klātienē, gan attālināti. Ja vadības sistēma atbalsta pieslēgumu internetam, iespējama arī reāllaika diagnostika un problēmu novēršana bez fiziskas vizītes.
Papildu tam pieejamas oriģinālās rezerves daļas un konsultācijas par optimālu iekārtas ekspluatāciju ilgtermiņā.
Izvēle, kas ietekmē vairāk nekā vienu projektu
CNC virpas iegāde nav tikai atbilde uz šodienas ražošanas vajadzībām. Tā ir izvēle, kas definēs, cik ātri spēsi pielāgoties jauniem pasūtījumiem, kādu precizitāti uzturēsi ilgtermiņā un vai Tava komanda varēs strādāt ar pārliecību, nevis kompromisiem.
Duroc komandā mēs katru projektu uztveram kā inženiertehnisku uzdevumu, nevis vienkāršu pārdošanas darījumu. Mūsu konsultanti ir mehānikas, ražošanas procesu un CNC sistēmu eksperti, kas domā kopā ar Tevi.
Ja meklē partneri, kas palīdzēs ne tikai izvēlēties iekārtu, bet arī pielāgot to reālai videi, komandai un izaugsmes mērķiem, tad mēs esam vien viena zvana attālumā.
Sazinies ar mums un noskaidro, kā pareizi izvēlēta CNC virpa var kļūt par vienu no Taviem visspēcīgākajiem instrumentiem konkurētspējai
