Ja vadi ražošanas uzņēmumu vai strādā nozarē, kur svarīga ir precizitāte, skrupoloza termiņu ievērošana un izmaksu kontrole, iespējams, jau esi sev uzdevis jautājumus:
“Vai ir īstais brīdis ieviest CNC tehnoloģiju? Vai esošās iekārtas vēl atbilst mūsdienu prasībām? Un ja ne, tad kā pieņemt pareizo lēmumu nākamajam solim?”
CNC iekārtas vairs nav tikai darbagaldi, kas precīzi spēj izpildīt vienu darbību. Tās kļuvušas par būtisku ražošanas attīstības platformu, kas ļauj ātrāk ieviest jaunus produktus, nodrošina vienmērīgu kvalitāti un mazina atkarību no manuāla darba. Ieguldījums šādā iekārtā nav vienkārši pirkums, bet gan stratēģiska izvēle, kas ietekmē uzņēmuma konkurētspēju ilgtermiņā.
Šis ceļvedis palīdzēs saprast, kā CNC iekārtas darbojas, kādi veidi ir pieejami un kā tās gudri ieviest savā ražošanā. Neatkarīgi no tā, vai esi ceļa sākumā vai meklē nākamo soli modernizācijā, šeit atradīsi praktisku un saprotamu informāciju, kas palīdzēs pieņemt pamatotus lēmumus.
CNC tehnoloģijas pamati, kas jāzina pirms izvēles
Pirms pieņemt lēmumu par CNC iekārtas iegādi, svarīgi saprast šīs tehnoloģijas pamatprincipus un to, kā tā atšķiras no tradicionālajiem darbagaldiem. CNC (Computer Numerical Control) būtībā nozīmē, ka iekārtas kustības vada programma, nevis cilvēks. Līdz ar to katra detaļa tiek izgatavota ar atkārtojamu precizitāti.
Šāda pieeja nodrošina stabilu kvalitāti un augstu precizitāti, kas ir īpaši svarīgi metālapstrādē, kur detaļu atkārtojamība un izmaksu kontrole ir izšķiroši faktori. Atšķirībā no manuālās apstrādes, CNC darbagalds strādā pēc G-koda programmas, kurā precīzi noteikts, kādā secībā un ar kādiem parametriem notiek detaļas apstrāde. Operatora uzdevums ir uzraudzīt procesu, nevis to veikt ar rokām.
Mūsdienu CNC darbagaldos par standartu kļuvusi automātiska instrumentu maiņa un mērīšanas zondes, kas uzreiz pēc apstrādes pārbauda kritiskos izmērus. Tas palīdz saglabāt precizitāti arī sērijveida ražošanā un ļauj ātrāk konstatēt novirzes vēl pirms rodas brāķis. Tieši šādas priekšrocības padara CNC tehnoloģiju par pamatrisinājumu ražošanā ne tikai lielos, bet arī mazos un vidējos uzņēmumos.
Frēzēšana un virpošana - divi galvenie CNC apstrādes virzieni
Lielākā daļa CNC darbagaldu koncentrējas uz divām pamatfunkcijām - frēzēšanu un virpošanu.
Frēzēšana ir vajadzīga, ja detaļai ir virsmas, kabatas, slīpumi, urbumi vai formas, kas nav vienkārši cilindriskas. Šeit detaļas sagatave paliek nekustīga, bet kustas instruments, kas rotē un virzās pēc programmas, lai “grieztu” materiālu tieši tur, kur vajag, lai izveidotu vēlamo detaļu.
Frēzēšana visbiežāk tiek izmantota korpusiem, plāksnēm, liektām formām, arī prototipiem un mehānismu detaļām. Ja forma ir sarežģīta, piemēram, ar slīpām virsmām, vairākiem atvērumiem vai reljefu, CNC frēze ļauj to izgatavot vienmērīgi un ar atkārtojamu precizitāti.
Svarīgākais ieguvums? Tu vari apstrādāt vairākas vienas detaļas virsmas vienā uzstādījumā, neapturot iekārtu, lai pārliktu detaļu. Tas nozīmē mazāk kļūdu, īsāku ražošanas laiku un vienādu rezultātu.
Savukārt, ja detaļai ir apaļa forma, piemēram kā vārpstai vai kādam savienojumam, tad virpošana būs ātrākais un vienkāršākais veids, kā to izgatavot. Atšķirībā no frēzēšanas, šajā iekārtā griežas pati sagatave, nevis instruments.
Turklāt, ja virpa ir aprīkota ar papildu instrumentiem, tā vienā procesā var veikt arī urbšanu vai vītņošanu. Nav jāpārfiksē detaļa un jātērē laiks uz tās pārlikšanu citā iekārtā
Kāda nozīme ir CNC iekārtas asu skaitam?
Jo vairāk asu ir iekārtai, jo sarežģītākas formas tā spēj apstrādāt un mazāk detaļa ir jāpārfiksē. Tas nozīmē ātrāku darbu, mazāku iespēju kļūdīties un augstāku precizitāti.
3 asu iekārta kustas trīs virzienos — pa kreisi, uz priekšu un augšup. Tā labi noder vienkāršām formām: plaknēm, urbumiem, kontūrām. Lielākajā daļā ražošanas šo konfigurāciju izmanto visbiežāk.
4. ass pievieno iespēju rotēt detaļu ap horizontālu asi. Tas palīdz piekļūt vairākām virsmām, īpaši, ja detaļai ir cilindriski posmi vai nepieciešams apstrādāt tās sānu.
5 asis ļauj strādāt gandrīz no jebkura leņķa vienā uzstādījumā. Tas ir būtiski, ja jāapstrādā sarežģītas virsmas, formas vai vairāki atvērumi, kas izvietoti dažādos virzienos.
Izvēloties asu skaitu, svarīgākais ir nevis “jo vairāk, jo labāk”, bet ko tieši tu gribi ražot. Ja detaļām ir daudz slīpu virsmu, leņķu vai apstrāde jāveic no vairākām pusēm — lielāks asu skaits var atmaksāties jau pirmajā projektā. Ja strādā ar vienkāršām formām lielā apjomā — pietiks ar trīs asīm un labu programmu.
Vadības sistēma — kas ir “smadzenes” CNC mašīnai?
CNC iekārtas “smadzenes” ir tās vadības sistēma. Tieši caur šo ekrānu, pogām un programmatūru cilvēks sazinās ar iekārtu.
Un kāda sistēma ir uzstādīta, var būtiski ietekmēt gan darba ērtumu, gan apmācību ilgumu, gan to, cik ātri iekārta sāk pelnīt.
Latvijā un pārējās Baltijas valstīs visbiežāk izmantotās ir trīs:
Fanuc – visizplatītākā izvēle metālapstrādē. Sistēma ir vienkārša, uzticama un plaši zināma. Visbiežāk iekārtu operatori ir strādājuši tieši ar Fanuc. Nav lieku pārsteigumu, ielādē programmu un dari savu darbu.
Siemens – populāra izvēle, ja nepieciešama integrācija ar citām sistēmām (piemēram, ERP) vai tiek strādāts ar sarežģītāku apstrādi. Ja Tavs uzņēmums attīstās digitalizācijas virzienā un plāno integrēt datus starp ražošanu un biroju, Siemens būs labs pamats nākotnei.
Heidenhain – īpaši precīzai frēzēšanai. Šo sistēmu biežāk izvēlas instrumentu, presformu vai formu ražotāji, kur katra mikrona novirze ir jūtama gala rezultātā. Tā piedāvā ļoti niansētu kontroli un labi sader ar 5 asu frēzēm
CNC iekārtu veidi un to pielietojums
Ja uzņēmumam ir nepieciešams frēzēt, urbt, kontūrēt, veidot kabatas, gropes vai sarežģītas formas detaļas no dažādiem metāliem, tad frēzēšanas centrs ir viena no daudzpusīgākajām izvēlēm.
Šie darbagaldi spēj veikt vairākas apstrādes operācijas vienā uzstādījumā un to konfigurācija ir pielāgojama plašam uzdevumu klāstam, sākot ar prototipēšanu, beidzot ar ilgtermiņa ražošanu 24/7 režīmā.
Pareiza iekārtas izvēle ļauj optimizēt ražošanas izmaksas, nodrošināt procesa stabilitāti un būtiski samazināt ražošanas laiku. Zemāk vari lasīt par visbiežāk izmantotajiem CNC iekārtu tipiem.
CNC frēzēšanas centri.
Frēzēšanas centrs ir viena no daudzpusīgākajām CNC platformām. Šāda iekārta spēj veikt dažādas apstrādes operācijas: urbšanu, kontūrēšanu, kabatu frēzēšanu, vītņu iegriešanu u. c. Atkarībā no konfigurācijas, frēzēšanas centri iedalās 5 kategorijās:
Vertikālie frēzēšanas centri (VMC)
Populāra izvēle detaļu apstrādei ar plakanām virsmām, kabatām, atvērumiem un detaļām ar reljefu. To kompaktais dizains, vienkāršā programmēšana un pieejamība padara tos īpaši piemērotus gan prototipēšanai, gan sērijveida ražošanai
Horizontālie frēzēšanas centri (HMC)
Piemēroti sērijveida ražošanai un ilgstošam bezuzraudzības darbam. To konstrukcija nodrošina efektīvāku metāla skaidu izvadīšanu un ļauj izmantot paletizācijas sistēmas, kas būtiski samazina apstrādes dīkstāvi starp ražošanas cikliem.

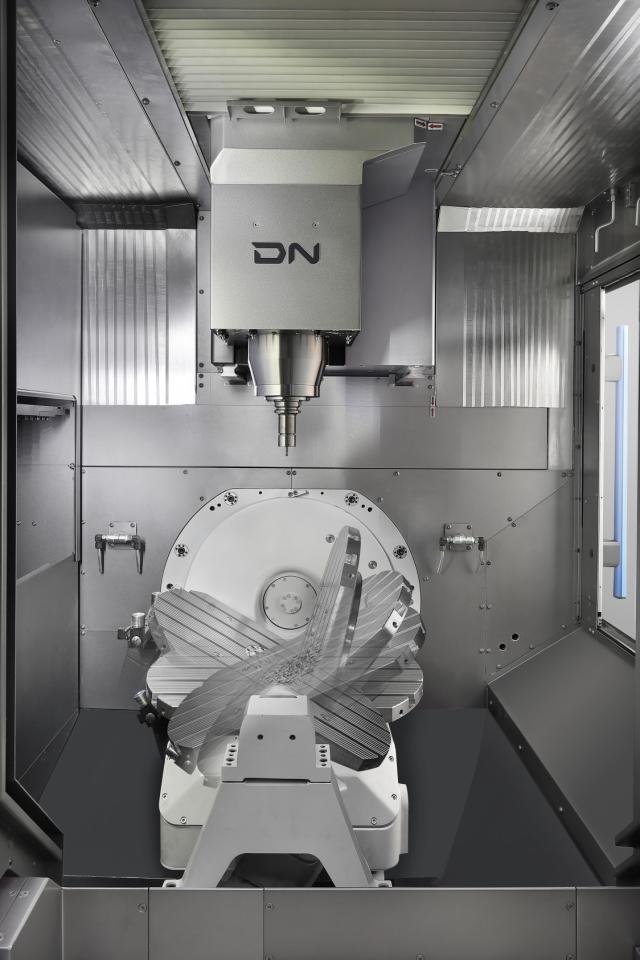

5 asu frēzēšanas centri
Izmanto gadījumos, kad nepieciešama sarežģīta forma, vairākas virsmas vai apstrāde vienā uzstādījumā.
Divkolonnu un portālās frēzes
Divkolonnu un portālās frēzmašīnas ir neaizstājamas, ja nepieciešams apstrādāt lielgabarīta vai smagas detaļas ar augstu precizitāti. To robustā konstrukcija nodrošina izcilu stabilitāti un minimālas vibrācijas, kas ir būtiski, strādājot ar sarežģītām formām un smagiem materiāliem
CNC virpošanas centri.
Virpošana joprojām ir viena no svarīgākajām metālapstrādes tehnoloģijām, īpaši tad, ja nepieciešams apstrādāt detaļas ar rotācijas simetriju, piemēram, vārpstas vai dažādus savienojumus.
Mūsdienu CNC virpošanas centri spēj paveikt daudz vairāk nekā tikai virpošanu. Tie bieži ir aprīkoti ar motorizētajiem instrumentiem, kas ļauj frēzēt, urbt, vītņot un pat pilnībā izgatavot sarežģītas detaļas vienā piegājienā, bez detaļas pārfiksēšanas.
Horizontālās virpas
Visizplatītākā konfigurācija metālapstrādē. Piemērotas gan vienkāršu cilindrisku detaļu izgatavošanai, gan komplicētākai apstrādei, piemēram, ja nepieciešami šķērsurbumi, precīzi konusi vai nestandarta gropes. Daudzus darbus iespējams paveikt vienā uzstādījumā, pateicoties live tooling tehnoloģijām.
Vertikālās virpas
Šīs iekārtas ir izstrādātas lielām un smagām detaļām ar lielu diametru. Detaļa tiek nostiprināta vertikāli, kas nodrošina stabilu apstrādi ar minimālām vibrācijām.
Šveices tipa virpas
Ideāli piemērotas ļoti mazām un sarežģītām detaļām, kur precizitāte tiek mērīta mikronos. Kustīgā vadotne nodrošina sagataves stingru atbalstu tieši pie griezējinstrumenta, ļaujot ražot precīzas daļas tādās jomās kā medicīna, mikroelektronika vai smalkmehānika.
Multifunkcionālās virpas (Turn-Mill)
Apvieno virpošanas un frēzēšanas iespējas vienā platformā. Ar šādu iekārtu var izgatavot sarežģītas detaļas ar vairākiem atvērumiem, leņķveida virsmām vai kontūrām, turklāt vienā uzstādījumā. Tas ne tikai samazina vienas detaļas apstrādes laiku, bet arī paaugstina precizitāti, novēršot nepieciešamību detaļu pārvietot uz citu darbagaldu
CNC urbšanas, izvirpošanas un speciālās iekārtas.
Ir arī specifiskāki darbagaldu veidi, piemēram, urbšanas centri vai dziļurbšanas iekārtas, kas tiek izmantotas presformu un instrumentu ražošanā.
Šie darbagaldi tiek pielāgoti ļoti konkrētam uzdevumam, un nereti tie tiek izmantoti kā daļa no automatizētas līnijas.
Kā izvēlēties piemērotāko CNC iekārtu?
CNC darbagalds nav vienkārša ražošanas iekārta, tas ir ilgtermiņa ieguldījums, kas ietekmēs Tava uzņēmuma apgriezienus, izmaksas un konkurētspēju nākamajos 10–20 gados. Pareiza izvēle sākas nevis ar jaunas iekārtas cenas piedāvājumu, bet ar skaidru izpratni par to, ko un kā Tu grasies ražot.
1. Kādas detaļas tiks apstrādātas?
Sāc ar detaļu profila izvērtējumu:
- Vai detaļas ir vienkāršas vai ar sarežģītu ģeometriju?
- Kāds ir to izmēra un svara diapazons?
- No kādiem materiāliem tās tiks izgatavotas – alumīnija, nerūsējošā tērauda, rūdīta tērauda, vara sakausējumiem?
Ja detaļas jāapstrādā vairākās plaknēs vai no vairākiem leņķiem, nepieciešama 4 vai 5 asu frēzmašīna. Savukārt, piemēram, standarta vārpstām pietiks ar horizontālu divasu virpu ar iespēju to aprīkot ar stieņu padevi.
2. Ražošanas apjoms un maiņu režīms
Vai ražotne strādā vienā vai vairākās maiņās? Vai apstrādā 10 detaļas dienā vai 1000 nedēļā? Ja ražošanas apjomi ir nelieli un sērijas mainās bieži, pietiks ar vienkāršāku iekārtu. Taču, ja darbs notiek vairākās maiņās vai iekārtai ir jāstrādā 24/7 režīmā, būs nepieciešama rūpnieciska klases CNC iekārta ar stabilu termisko balansu un opcijām robotizētai apkalpošanai.

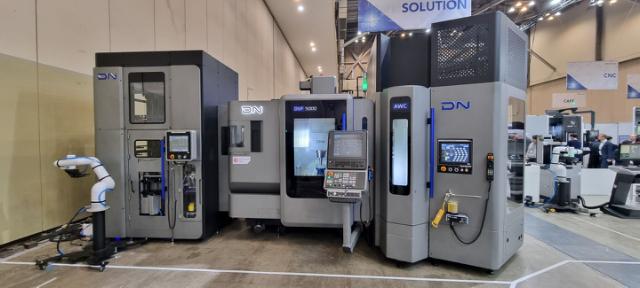

Automatizācijas potenciāls šeit ir kritisks: ja plāno attīstīt procesu efektivitāti, jau sākotnēji izvēlies modeli, ko iespējams savienot ar stieņu padevēju, automātiskajām durvīm vai sadarbspējīgu robotu.
3. Operatora pieredze un apmācību pieejamība
Pat vismodernākā iekārta būs mazvērtīga, ja komandai nav atbilstošu prasmju. Ja uzņēmumā nav CAM programmētāju vai G-koda zināšanu, svarīgi izvēlēties vadības sistēmu, kuru iespējams ātri apgūt, kā arī iekārtu, kas pielāgota apmācību procesam. Duroc Machine Tool Akadēmija piedāvā tieši šim paredzētas praktiskās apmācības, kas nodrošina, ka komanda var sākt strādāt jau drīz pēc uzstādīšanas.
4. Pielāgojamība tirgus vajadzībām
Ražošanas vide nepārtraukti attīstās. Produktu klāsts kļūst plašāks, klientu prasības stingrākas un elastīgums kļūst par konkurētspējas atslēgu. Tāpēc, izvēloties CNC iekārtu, ir vērts domāt ne tikai par to, kas vajadzīgs šodien, bet arī par to, kas būs vajadzīgs rīt.

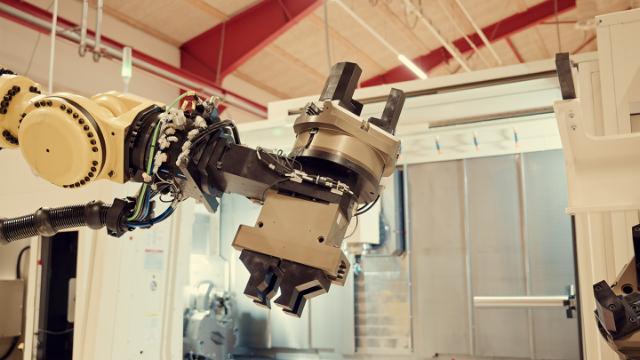

- Vai izvēlētā iekārta ļaus nākotnē integrēt robotu?
- Vai iekārtas vadības sistēma būs savietojama ar jaunākajām CAM programmatūras versijām?
- Un vai piegādātājs spēs nodrošināt servisu ilgtermiņā?
CNC ieviešanas posmi uzņēmumā: No idejas līdz gala produktam.
Pat vismodernākā CNC iekārta nesasniegs savu pilno potenciālu, ja tās ieviešana notiek steigā vai bez rūpīgas sagatavošanās.
Šis nav tikai tehnisks solis, bet tieši šeit sākas īstā ražošanas transformācija. Labi pārdomāts ieviešanas process palīdz izvairīties no dārgiem ražošanas pārtraukumiem, ātrāk sasniegt rezultātus un nodrošināt, ka ieguldījums atmaksājas ilgtermiņā.
1. Telpu un infrastruktūras sagatavošana
Pirms iekārtas uzstādīšanas jāpārliecinās, ka ir nodrošināti visi nepieciešamie pamata apstākļi:
- Stabila, izlīdzināta grīda ar atbilstošu nestspēju;
- Elektropieslēgums, kas atbilst ražotāja prasībām (spriegums, jauda, stabilitāte);
- Saspiestā gaisa pievads ar kontrolētu spiedienu un sausu gaisu;
- Risinājumi metāla skaidu un dzesēšanas šķidruma savākšanai;
- Iespēja uzturēt stabilu temperatūru telpā, jo CNC precizitāti ietekmē arī telpas klimats.

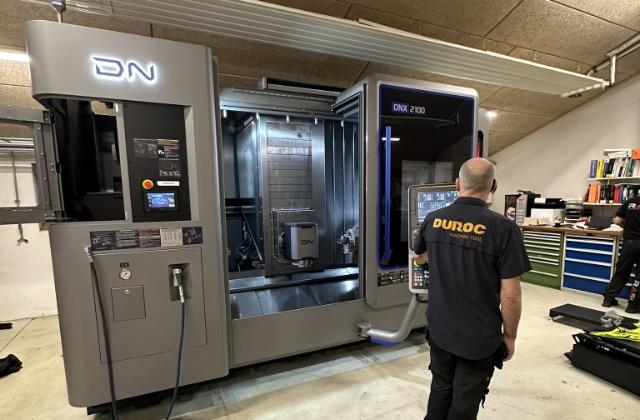

2. Iekārtas uzstādīšana un nodošana ekspluatācijā
Kvalitatīva uzstādīšana ietver ne tikai fizisku novietošanu, bet arī līmeņošanu, kalibrēšanu un pārbaudes testus. Piegādātājam jāveic visi sākotnējie mērījumi un jādokumentē rezultāti, jo tie noderēs gan kvalitātes kontrolei, gan diagnostikai, ja nākotnē radīsies jautājumi par precizitāti vai darbību.
3. Apmācība un kompetences nodošana komandai

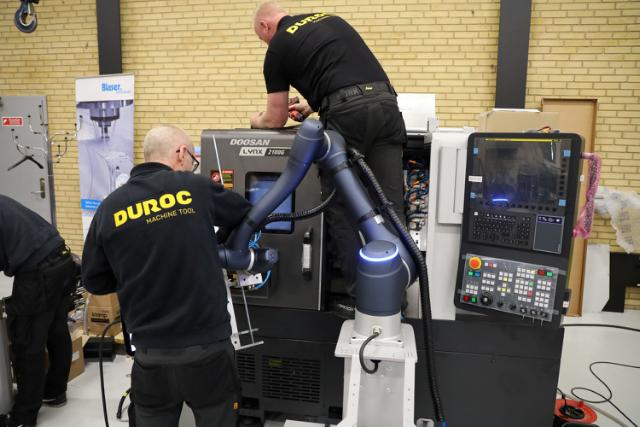

CNC iekārta ir instruments, kas darbojas tikai tik labi, cik labi to spēj izmantot cilvēks. Labi sagatavota komanda ir viens no svarīgākajiem panākumu faktoriem. Apmācībās jāiesaista gan operatori, gan programmētāji, gan tehniķi, kas nodrošinās apkopes darbus.
Apmācībām jābūt praktiskām un vēlams, tieši uz uzstādītās iekārtas, reālā darba vidē. Duroc piedāvā šo pieeju papildināt ar dokumentāciju, attālinātu atbalstu un ilgtermiņa piekļuvi mūsu speciālistiem.
4. Ražošanas procesa pielāgošana
Pāreja uz CNC maina ne tikai to, kā detaļas tiek izgatavotas, bet arī to, kā tiek organizēta visa ražošana. Ja iepriekš process balstījās uz manuālu darbu un operatora pieredzi, tad tagad būtiskāka kļūst programmēšana, iekārtas noslodze un procesu plānošana.
CNC ļauj daudzas darbības apvienot vienā uzstādījumā, tāpēc uzņēmumam jāpielāgo arī noliktava, izejmateriālu plūsma un kvalitātes kontroles posmi. CNC nereti kļūst par jauno ražošanas stūrakmeni, vietu, kur koncentrējas galvenā vērtības radīšana
Kā pilnībā izmantot CNC potenciālu?
CNC iekārtas iegāde ir tikai pirmais solis. Lai šis ieguldījums sevi atpelnītu un sniegtu konkurences priekšrocības, ir svarīgi izmantot visas šīs tehnoloģijas iespējas.
1. Datu integrācija un sasaistīšana ar ERP/MES sistēmām
Mūsdienu CNC iekārtas nav jāuztver izolēti, tās var un vajag pieslēgt digitālajām uzņēmuma sistēmām:
- ERP nodrošina resursu, pasūtījumu un materiālu plānošanu
- MES (Manufacturing Execution System) ļauj sekot līdzi ražošanas gaitai reāllaikā
Savienojot CNC ar šīm sistēmām, iespējams automatizēt pasūtījumu nodošanu, pārraudzīt ražošanas progresu un iegūt precīzas atskaites.
2. Kvalitātes kontrole kā daļa no procesa
Mūsdienu CNC iekārtas ļauj veikt mērījumus automātiski uzreiz pēc detaļas izgatavošanas, bez operatora iejaukšanās.
Integrētās zondes vai vizuālās pārbaudes sistēmas uzreiz konstatē novirzes un ļauj koriģēt programmu, pirms kļūda atkārtojas. Tas nozīmē mazāk brāķu, ātrāku reakciju un lielāku uzticamību.
3. Prediktīvā apkope
Ja iekārta apstājas neplānoti, tas parasti nozīmē zaudētus pasūtījumus un liekus izdevumus. Mūsdienu darbagaldi aprīkoti ar sensoriem, kas uzrauga vibrācijas, temperatūru, vārpstas slodzi un citus parametrus.
Kad sistēma pamana novirzi, tā signalizē par iespējamu problēmu vēl pirms iekārta apstājas. Šāda prediktīvā pieeja ļauj plānot servisu izdevīgā brīdī, nevis reaģēt, kad jau kļūda ir iestājusies un apturējusi ražošanu.
4. Ražošanas zaudējumu analīze un OEE optimizācija
Lai maksimāli izmantotu CNC potenciālu, ir jāseko līdzi trīs būtiskajiem ražošanas faktoriem:
- Pieejamība nozīmē, cik lielu daļu no kopējā laika iekārta faktiski strādā.
- Veiktspēja rāda, cik efektīvi iekārta izmanto savu potenciālu, salīdzinot reālo cikla laiku ar teorētiski iespējamo.
- Kvalitāte atspoguļo, cik daudz no saražotā ir derīgs produkts bez kļūdām.
Šie trīs faktori kopā veido OEE (Overall Equipment Effectiveness) jeb kopējo iekārtas efektivitāti. Ja, piemēram, iekārta dienā varētu saražot 100 detaļas, bet reāli izgatavo tikai 60, no kurām 5 ir brāķi, tad skaidrs, ka iekārtas potenciāls netiek izmantotas pilnā apmērā. Tieši šādus zaudējumus OEE palīdz ieraudzīt skaitļos.
5. Ilgtspēja un “Green Machining” pieeja
Ilgtspējīga domāšana kļūst par neatņemamu ražošanas daļu, un arī CNC iekārtu izvēle var būt daļa no videi atbildīgas pieejas. Duroc Machine Tool piedāvā unikālu risinājumu “Green Machining” programmu, kas ļauj uzņēmumiem atgriezt lietotas DN Solutions iekārtas, kuras pēc tam tiek profesionāli atjaunotas un nodotas atkārtotā apritē.
Šī pieeja palīdz:
- pagarināt CNC iekārtu dzīves ciklu,
- samazināt industriālos atkritumus,
- dot iespēju citiem uzņēmumiem iegūt augstvērtīgu tehnoloģiju par zemāku cenu.
“Green Machining” nav tikai servisa programma, tā ir daļa no plašākas ilgtspējīgas ražošanas domāšanas, kur katrs solis kalpo tam, lai resursi tiktu izmantoti efektīvāk, atbildīgāk un ar mazāku ietekmi uz vidi. Tas ļauj uzņēmumiem ne tikai samazināt ekspluatācijas izmaksas, bet arī stiprināt savu tēlu tirgū kā mūsdienīgam, uz attīstību un ilgtermiņa vērtību vērstam partnerim
Vieda ražošana sākas ar gudru izvēli.
Efektīva, precīza un pielāgojama ražošana vairs nav nākotnes scenārijs, tā jau šodien ir realitāte tiem uzņēmumiem, kas CNC tehnoloģijas ievieš pārdomāti un ar skatu uz attīstību.
Ar pareizi izvēlētu iekārtu, pārdomātu ieviešanas plānu un pilnvērtīgu esošo resursu izmantošanu, Tu vari būtiski palielināt ražošanas jaudu, uzlabot kvalitāti un padarīt savu uzņēmumu konkurētspējīgāku arī nākotnē.
Daudzi uzņēmumi atliek pirmo soli ne tāpēc, ka CNC būtu pārāk sarežģīts, bet tāpēc, ka trūkst uzticamas informācijas vai vienkārši nav, ar ko to pārrunāt. Tieši tādēļ tapa šis ceļvedis, lai palīdzētu ikvienam saprast, kur sākt un kā pieņemt pamatotu, biznesa vajadzībām atbilstošu lēmumu.
Gatavs spert nākamo soli?
Ja vēlies saprast, kura CNC tehnoloģija vislabāk atbilst Tavām vajadzībām, sazinies ar Duroc Machine Tool Latvija speciālistiem. Mēs palīdzēsim izvērtēt Tavu ražošanas vidi, izskaidrosim iespējas un ieteiksim praktisku virzienu tālākajai attīstībai.
Lēmums nav jāpieņem uzreiz. Pietiek ar sarunu un ceļš uz gudru ražošanu jau būs sācies.
