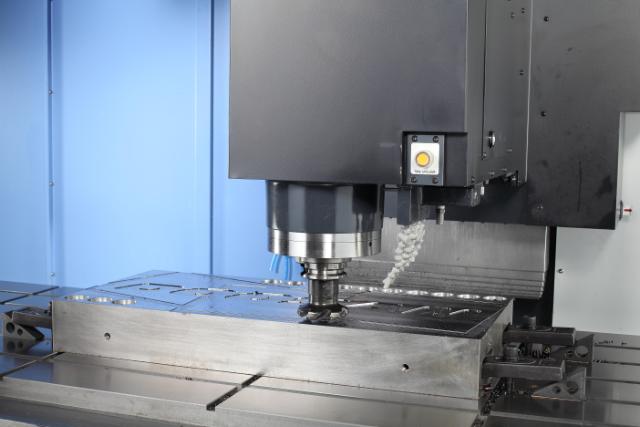

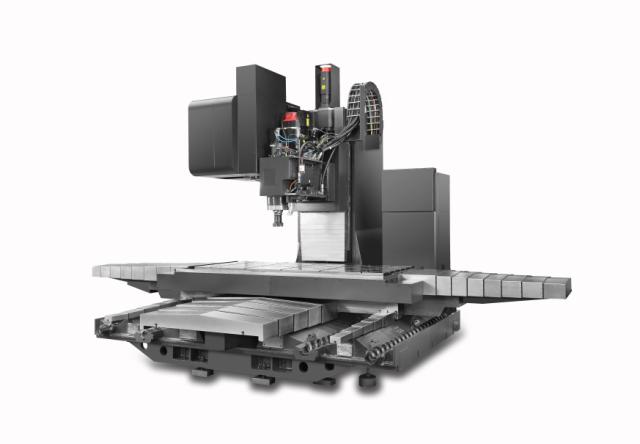

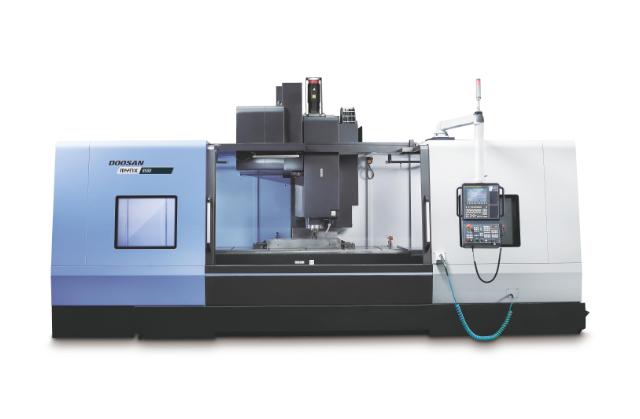

MYNX 9500 Series
HEAVY DUTY VERTICAL MACHINING CENTER
- Daudzpusīga detaļu apstrāde: Piedāvā plašu darba galdu izmēru diapazonu un darba vārpstas iespēju klāstu, lai nodrošinātu dažādas apstrādes vajadzības.
- Augsta izturība un stingrība: Konstruēta robustai veiktspējai, nodrošinot apstrādi lielu noslodžu apstrādes operācijās.
- Lietotājam draudzīgas funkcijas: Ietver EZ WORK programmēšasn fukcijas, kas atvieglo lietošanu un uzlabo operatora produktivitāti.
Highlights
- Travels - X Axis Travel distance (mm): 2500
- Travels - Y Axis Travel distance (mm): 950
- Travels - Z Axis Travel distance (mm): 850
Compatible Control System
Fanuc
Series description
|
Mynx II sērija piedāvā plašu vertikālo apstrādes centru klāstu ar darba galdu platumu Y ass virzienā no 550 mm līdz 950 mm, kas ļauj lietotājiem apstrādāt plašu detaļu diapazonu. Konstruēta lielu noslodžu apatrādei, kombinācijā ar dažāda veida darb vārpstām. Uzlabotas Ez WORK programmēšanas iespējas nodrošina lietotājam draudzīgu un ērtu lietošanu, padarot šo sēriju par uzticamu izvēli prasīgu tehnoloģisko risinājumu izpildei. |
Specifications
Travels
| Travels - X Axis Travel distance (mm) | 2500 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 950 |
| Travels - Z Axis Travel distance (mm) | 850 |
| Travels - Z Axis Rapid Traverse (m/min) | 16 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 16 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 16 |

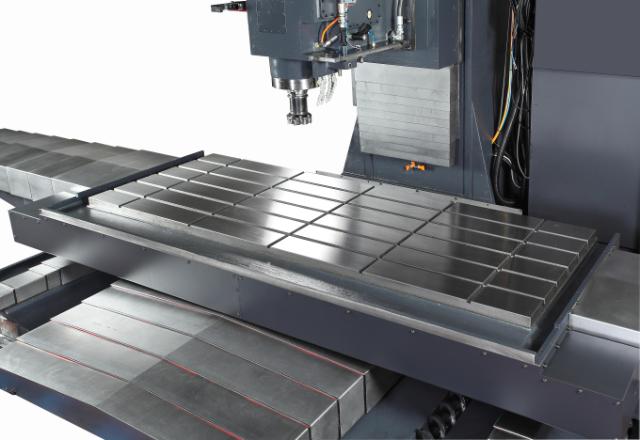

Table
| Table Length (mm) | 2500 |
|---|---|
| Table Width (mm) | 950 |
| Max. Workpiece weight (kg) | 3500 |
| Pallet Size (mm) | 2500x950 |
| Max. Table weight (kg) | 3500 |
Workpiece capacity
| Max. Workpiece Height (mm) | 750 |
|---|---|
| Max. Workpiece weight (kg) | 3500 |
Tool storage capacity
| Machining center - No. of tool station | 30 |
|---|
Main spindle
| Main Spindle Max. Speed | 6000 |
|---|---|
| Main Spindle Max. Power | 30 |
| Main Spindle Max. Torque | 617.4 |
| Tool Taper (ISO) | BT50 |
Turret
| Turret - No. of tool station | 30 |
|---|
Dimensions
| Length (mm) | 4315 |
|---|---|
| Height (mm) | 3598 |
| Width (mm) | 6480 |
| Weight (kg) | 23000 |
| Vārds | Lejupielādēt | Faila veids | |
|---|---|---|---|
|
Mynx II series.pdf | 2803 KB |
Series delivery and installation
|
Projekta komanda kontrolē visu procesu, ieskaitot iekārtas piegādi, uzstādīšanu un nodošanu ekspluatācijā, nodrošinot netraucētu projekta plūsmu. Projekta komanda nodrošina koordināciju un komunikāciju starp projekta pusēm, ieskaitot klientu, Duroc Machine Tool un jebkuru trešās puses apakšuzņēmēju. |
